슬래브 철근 배근을 위한 기본설명입니다.
1. 슬래브 구조 형식별 분류
① 1방향 슬래브
- 하중이 한쪽 방향으로 전달
- 수직하중과 횡력 저항에 우수한 구조형식
- 슬래브 스팬이 짧음 (처짐/진동에 유리)
② 2방향 슬래브
- 하중이 양방향으로 전달
- 양방향 철근이 주근에 해당되며, Wide 보 구조에 적용
- 층고 저감 , 암질 지반에 유리함 (터파기량 감소⇒ 원가절감)
③ 플랫 슬래브
- 슬래브가 직접 기둥에 지지
- 지하주차장, 창고 건물 등 하중이 큰 건물에 적용
- 거푸집 작업 용이 (공기 단축 효과)
2. 1방향 슬래브
Ly(장변방향 길이) / Lx(단변방향 길이) ≥ 2
하중이 한쪽(단변) 방향으로 전달
3. 2방향 슬래브
Ly(장변방향 길이) / Lx(단변방향 길이) < 2
양방향(단변/장변)으로 하중이 전달되는 슬래브
4. 슬래브 배근 형태에 따른 분류
- 일반적인 배근 형태 (경제적)
- 건물 내부 슬래브
- 예) 기준층 슬래브 등
- 토압 (압축력)이 작용하는 슬래브
- 온도/건조수축 균열 발생 부위
- 예) 지하층 슬래브, 최상층 슬래브
- 발코니 등
- 배근량이 많지만 시공이 간편함
- 비정형 슬래브 /스팬이 작은 경우
- 예) Ramp 슬래브, 기초 슬래브 등

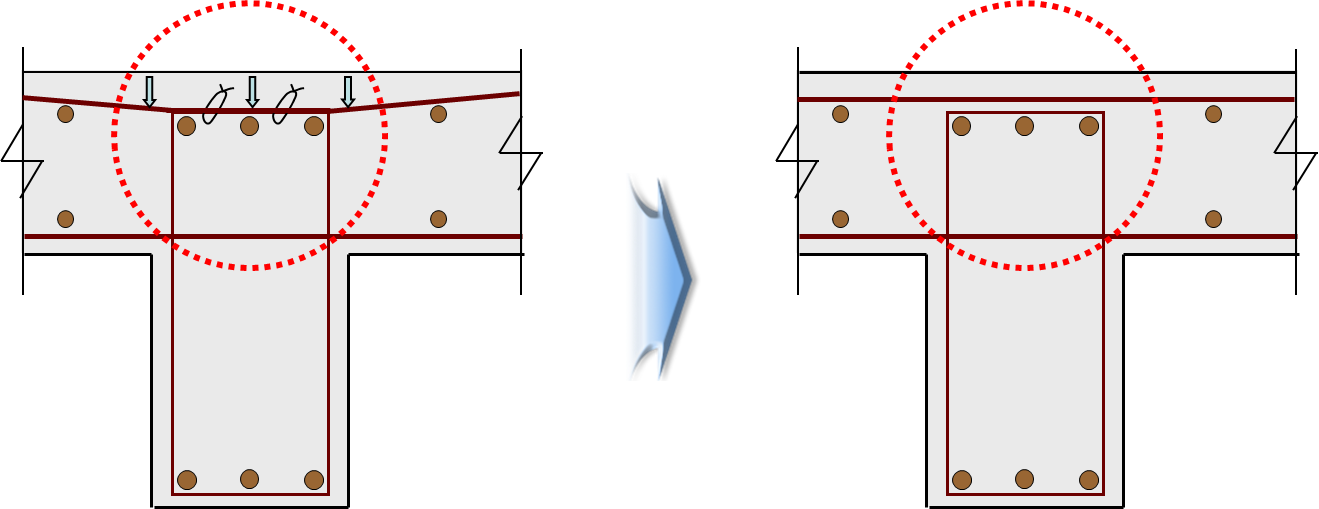

5. 주근과 부근의 배근 위치문제
주근과 부근의 위치 오류로 인한 슬래브 모멘트 내력은 약 12% 저하가 발생함.
따라서, 슬래브 모멘트 내력저하로 슬래브 하부에 균열이 발생하게 되므로 중앙부 Bent철근은 하부 부근 아래로 배치되도록 주의하여 시공

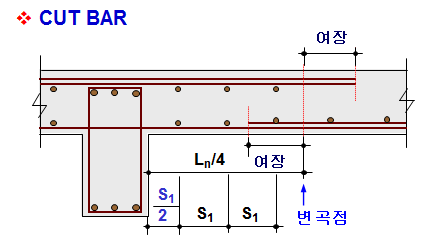

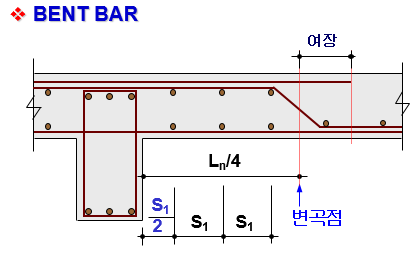

6. 슬래브 철근 배근 및 여장

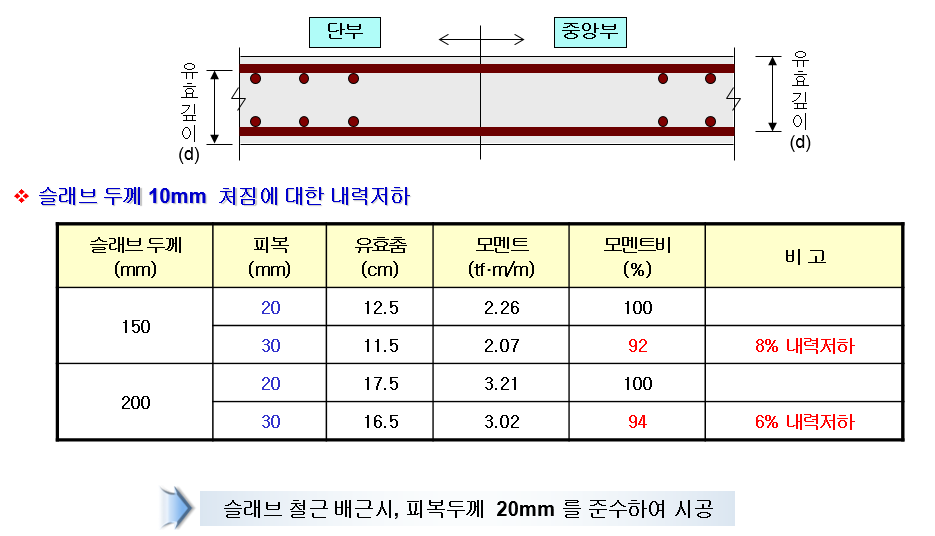

슬래브 철근 피복두께 증가로 인한 내력 감소
HD10@150 으로 배근 되었을 경우

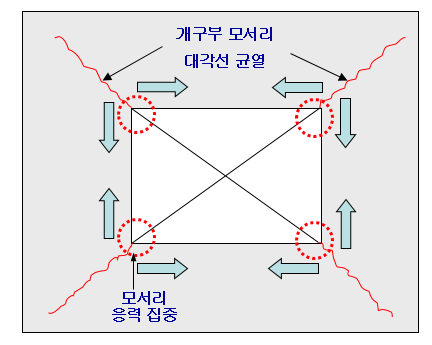

개구부 보강목적

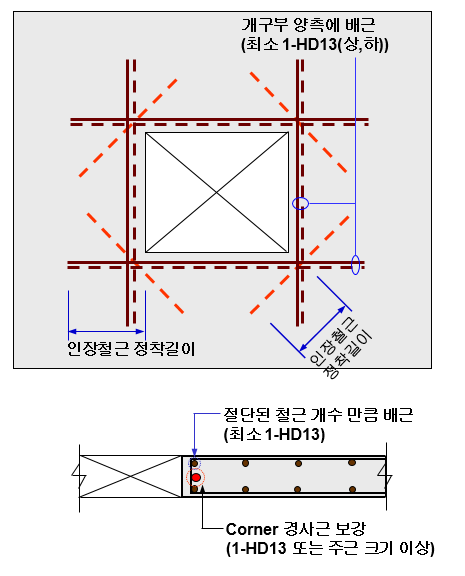

개구부 보강근 배근 기준
- 절단된 철근과 동일한 철근 단면적을 개구부 양쪽에 각각 1/2 씩 보강
- 보강철근 크기는 D13 이상 또는 주근 크기 이상
- 개구부의 크기가 300mm 이하이고, 주철근이 개구부에 의해 절단되지 않을 경우에는 보강 생략 가능
일반적인 슬래브 개구부 보강 방법
