표준관입시험 지질조사
1. 표준관입시험 ?
① 표준관입시험 (Standard Penetration Test)란?
현위치에서 직접 흙의 다짐상태를 알아보기 위해 63.5kg의 추를 75cm 높이에서 자유낙하시켜 Sampler를 30cm 관입시키는 데 필요한 추(해머)의 타격횟수 N치를 구하는 시험을 말한다.
2. 표준관입시험 활용
① 지반의 지지력 추정
② 지반에 대한 기초구조나 공법의 판단 자료
③ 토질 주상도 (Soil Boring Log)의 기초자료
3. 표준관입시험 특징
① 원위치에서의 지반조사의 보편적 방법
② 흙의 다짐상태를 알아보기 위한 타격횟수 N치 측정
③ Boring과 병용하여 실시
④ 주로 모래지반에 사용
⑤ 점토지반에서 관입시험을 할 수 있으나 큰 편차가 생겨 신뢰성 저하
4. 표준관입시험 순서
4.1 시험면 터고르기
: 시험 위치의 지표면을 평평하게 정리
4.2 Boring
① Boring 구멍은 지름 6.5 ~ 15cm 범위
② 소요의 깊이까지 Boring 구멍을 굴착하고, Boring 구멍 하부의 Slime 제거

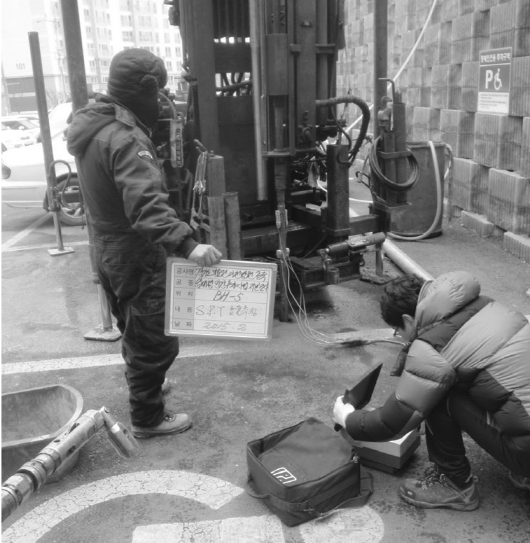

4.3 표준관입시험
① Sampler를 로드 선단부에 부착하여 굴착구멍 하부에 설치
② 63.5kg의 해머 추를 75cm 높이에서 자유낙하
③ 해머의 타격횟수 N치 (N값 : N-Value) 측정
4.4 시료의 관찰 및 정리
① 지표에 Sampler를 올려 채취 시료를 관찰
② 대표적인 시료를 투명한 용기에 밀봉하고 기재
4.5 시험결과 기록
① 본 타격 개시 깊이 및 타격 종료 깊이를 기록 측정
② 타격수와 누계 관입량의 관계를 도시
5. 시험시 유의사항
① Boring 구멍 하부의 Slime 제거
② 15cm의 예비타격 후 30cm 본 타격 실시
③ 본 타격에서 타격 1회마다 누계관입량을 측정
④ 본 타격의 타격횟수는 특히 필요가 없는 한 50회를 한도로 함
⑤ 점토지반은 편차가 크므로 토질자료의 채취를 목적으로 할 것
